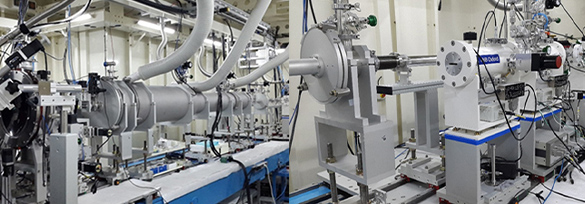

방사광활용 연구실
USRRL : UNIST Synchrotron Radiation Research Laboratory

**시설 모드별 조건 및 주요 장치**가로 테이블 타이틀, 가로 테이블 타이틀로 구분되는 소타이틀을 보여주는 표
	X-선 흡수분광 XAFS	(스첨각) 소각 X-선 산란 (GI) SAXS	(스첨각) 소각 X-선 회절 (GI) WAXD	X-선 단결정 Crystallography
광원 / 분광기 / 분해능(ΔΕ/Ε)	흑자석 / Si(111) 이중결정분광기 / ~2×10⁻⁴
집속 거울 장치	Toroidal, bendable (코팅물질: Rh 5 nm, Pt 35 nm)
빔세기 (photon/s) / 에너지 범위	2×10¹¹ @10 keV / 520 keV
빔 크기	(0.8 × 1.6) mm²	(0.6 × 0.8) mm²	(0.15 × 0.15) mm²	(0.12 × 0.12) mm²
주요 실험 장치	7-element Ge 형광검출기 I.C Spec PIPS 형광검출기 배터리 충방전기 다축 시료 스테이지 in-situ 연료전지 및 coin cell 측정장치	X-선 CCD 검출기 (MX225-HS, Rayonix) GI-SAXS 스테이지 solution SAXS 스테이지 투과 고온 스테이지 투과 다중시료 스테이지 in-situ 배터리 충방전 시스템 (코인셀, 파우치셀용)	X-선 CCD 검출기 (GI)-WAXD 스테이지 (powder, film 시료) 고온 스테이지 (최대 450 ℃) 필름 인장시험 장치 (최대 200N) 투과 다중시료 스테이지 n-situ 배터리 충방전 시스템 (코인셀, 파우치셀용) Capillary 고온스테이지 (최대 500K)	X-선 CCD 검출기 3축 고니오미터 HKL 2000 소프트웨어 광학 현미경 Cryojet 5 (85K ~ 500K) 분말 회절 실험 (PXRD)
